1．微機控制其從系統電源的供電變壓器去的負荷,FC(由1到n個支路的濾波、補償支路組成)和TCR的總電流經中央處理器CPU分析，得到供電的有功功率P,無功功率Q，總電流I電流V，功率因數cosφ根據cosφ,V,Q的值，發出指令投入適當?shù)臑V波補償支路并調節可控并聯電抗器，使總功率因數≧+0.95左右。
2.在負荷不斷變化下，實時調節可控并聯電抗器的導通角使cosφ≧+0.95，而不會頻繁投切濾波補償支路以至引起沖擊。由于本系統是在優化濾波效果的條件下進行設計制造的，在投入濾波補償支路時，不但不會引起濾波放大還會有效的引收相應的各次諧波，使PCC的諧波分量符合國家標準。

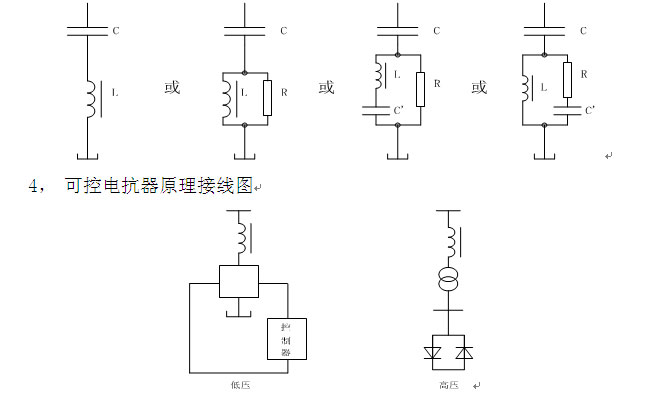

3.濾波補償裝置支路是根據實測得到的諧波數據，由電容，電感和電阻組成，根據實際情況，由濾波優化軟件得到相應的接線，如
用于0.4kv系統的可控電抗器，可控晶閘管直接串聯在電抗中，調節晶閘管的導通角直接控制流入電抗器的電流大小，用于10kv ，35kv系統的可控電控器為了避免使用大量晶閘管的串聯，采用了一個高漏抗的降壓變壓器，在變壓器的次級（低壓側一般1kv-2kv）當晶閘管全導通即變壓器2次側短路，此時即為一個大容量的電抗器。晶閘管不導通即變壓器為開路狀況。為了制造方便也可以那個一般降壓變壓降壓器，而在高壓側串聯一個電控器，以滿足所需的電抗值。智能型電容無功補償柜采用固態繼電器開關，跟隨負荷變化情況動態投切無功補償電容器組,實現改善電網功率因素的實時調節，響應速度為（10ms~20ms）,即可在10ms~20ms內完成所有電容組的投入切除過程。
