用 戶 手 冊
本手冊用于指導用戶正確的選擇、安裝和使用DS-CDBR系列制動單元，包含如下內容：
一 產品概述
二 詳細技術說明
三 電氣安裝
四 制動單元的選型
五 常見故障的排除
六 制動電阻的選擇
七 注意事項
八 附件：1. 產品維修憑證 2. 產品合格證
本手冊的開始部分列出了DS-CDBR系列制動單元的使用安全須知，在使用前請務必詳細閱讀。
2.產品合格證
一 產品概述：
當傳動應用中需要電機快速或精確的減速時，為了獲得所需的制動轉矩，并避免在減速過程中產生過高的泵升電壓影響設備的安全運行，應當使用CDBR系列制動單元。CDBR系列制動單元是采用德國技術生產制造的低成本能耗式制動單元，配合適當?shù)闹苿?dòng)電阻后可以將調速電機在減速過程中所產生的再生電能加以吸收消耗在電阻上，同時獲得良好的制動效果。CDBR是將電機在調速過程中所產生的再生電能直接消耗在制動電阻上，所需的設備簡單，成本較低。所有的CDBR產品，均來自高度可靠的設計和精良的制造技術， CDBR的每一件產品都能發揮最大的效能。
二 詳細技術說明
|
2.1技術規范 |
|
制動方式 |
電壓跟蹤方式 |
|
反應時間 |
1ms 以下，有多重噪聲過濾算法 |
|
電網電壓 |
300V-460Vac,45-66HZ |
|
動作電壓 |
630/660/690/730/760V +/-10V |
|
滯環電壓 |
10V |
|
保護/散熱 |
過熱，過電流，短路/內置散熱風扇 |
|
噪聲濾波 |
有 |
|
防護等級 |
IP00 |
|
2.2電氣特性 |
|
規格型號 |
制動方式 |
最小電阻 |
額定電流 |
峰值電流 |
|
DS-CDBR4030B |
能耗式 |
20Ω |
15A |
50A |
|
DS-CDBR4045B |
能耗式 |
13.6Ω |
25A |
75A |
|
DS-CDBR4075B |
能耗式 |
6.5Ω |
33A |
100A |
|
DS-CDBR4110B |
能耗式 |
6Ω |
50A |
150A |
|
DS-CDBR4160B |
能耗式 |
5Ω |
60A |
200A |
|
DS-CDBR4220B |
能耗式 |
3.2Ω |
85A |
300A |
|
DS-CDBR4300B |
能耗式 |
2.5Ω |
100A |
400A |
*表中額定電流是指制動單元工作時最大電流與制動頻率Kc乘積的最大允許值，該值并不表示制動單元一定可以在該電流下持續工作，而是與其工作環境的散熱條件有關。
八 附件：1.產品保修憑證
|
用 戶 信 息 |
|
用戶名稱 |
|
電話 |
|
|
地址及郵編 |
|
|
產品信息 |
|
產品型號 |
|
機身號 |
|
|
銷售信息 |
|
銷售商名稱 |
|
|
地址及郵編 |
|
|
服務電話 |
|
出廠日期 |
|
|
保修須知 |
1. 保修有效期自出廠之日起的十二個月內出現故障，免費維修。
2. 不屬于免費維修的范圍：超過保修有效期；未按產品使用說明的要求操作而造成的損壞；擅自涂改保修憑證的；原裝機器無拆過痕跡。 |
|
維修記錄 |
|
1 |
|
|
2 |
|
|
3 |
|
|
本憑證為產品保修的重要依據，請您妥善保管 |
|
|
|
|
|
|
|
七 安全守則：
|
|
高壓危險，請注意人身安全 |
|
|
注意，請注意人身以及設備安全 |
|
�。�！ |
其他幫助信息 |
|
|
制動單元內部和制動單元所連接的設備都處于危險的高電壓，錯誤的操作和不當?shù)陌惭b使用都可能危害生命安全或?qū)е仑?cái)產損失。 |
|
安裝和接線時，必須把與其相連接的變頻器和主電源斷開，并等待5-10分鐘，變頻器內部電容放電完備時才可操作。 |
|
散熱：制動單元本身會產生熱量， 配用的制動電阻會產生高熱，因此用戶安裝時一定要考慮通風，散熱和人身安全。 |
|
請務必通過機箱外部的沒有上漆的接地孔位可靠接地 |
|
|
安裝和接線時，請務必參考相關的接線圖進行接線，特別是母線電壓嚴禁接反，否則將導致制動單元損壞并有起火危險，注意裝配時不要將金屬片掉入機箱內，裝配好后將端子蓋板固定好 |
|
制動單元的安裝最小通風空間： 上下100mm，左右30mm，制動電阻不可以放在易爆易燃物的附近；制動電阻會產生高熱，可能會影響其他設備工作。安裝時必須預先考慮； |
|
�。� |
要求使用絕緣等級和截面都滿足標準的電纜。軟電纜有更好的靈活性。因?yàn)殡娎|可能和高溫設備有接觸，建議使用高溫阻燃電纜線進行連接，直流連接線應該絞合以降低干擾配線：制動單元和變頻器的距離要盡可能靠近，最遠距離不得超過1米，直流側電纜應該絞合，減少輻射和電感。 |
*表中峰值電流是指正常情況下制動單元工作時允許通過的最大電流。該電流所持續的時間最長應不超過20秒。
2.3 電流溫度曲線

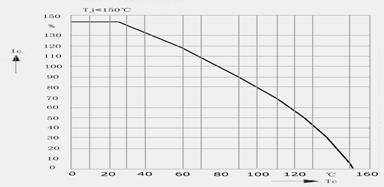

隨著制動單元內部散熱器溫度的不同，其允許通過的最大電流也會隨之改變。最大電流與溫度的關系如下.圖所示：
由圖中可以看出，當制動單元散熱器的溫度高于75℃時，其允許通過的最大電流會隨之下降，因此必須對制動單元工作時的溫度加以限制。
2.4 環境要求
◇室內使用，不可有異物進入
◇-10~+40℃；
◇相對濕度不大于90% RH（不結露）；
◇振動1G/10~20Hz,0.2G/20~50Hz；
◇不可有腐蝕性氣體和金屬粉塵。
2.5 安裝尺寸
|
型號 |
長×寬×高 |
安裝孔 |
|
DS-CDBR4030B |
240×85×153 |
228×55 M4×4 |
|
DS-CDBR4045B |
240×85×153 |
228×55 M4×4 |
|
DS-CDBR4075B |
320×187×163 |
304×120 M6*4 |
|
DS-CDBR4110B |
320×187×163 |
304×120 M6*4 |
|
DS-CDBR4160B |
320×187×163 |
304×120 M6*4 |
|
DS-CDBR4220B |
320×187×163 |
304×120 M6*4 |
|
DS-CDBR4300B |
320×187×163 |
304×120 M6*4 |
三 電氣安裝
3.1 安裝方式
制動單元要豎直安裝在非易燃的堅固固定表面上，即要保證制動單元內部散熱片方向是豎直的，以利空氣的自然對流散熱。制動單元在工作過程中會發熱，因此安裝的制動單元與周圍其它部件要空出一定的距離，視所選配制動單元功率的大小，所空出的距離可以在150mm－500mm之間選擇。
3.2 制動單元與變頻器間的接線如下圖所示
六 制動電阻的選擇
|
CDBR能耗制動單元 380伏電網匹配電阻推薦表(電阻值決定制動力矩，電阻功率取決于制動頻率Kc；下表制動力矩約100%，Kc=10%時的電阻功率) |
|
電機kW |
電阻（大約） |
制動力矩(大約) |
|
7.5kW |
75Ω 780W |
100% |
|
11kW |
50Ω 1040W |
100% |
|
15kW |
40Ω 1560W |
100% |
|
18.5kW |
30Ω 4800W |
100% |
|
22kW |
27.2Ω 4800W |
100% |
|
30kW |
20Ω 6000W |
100% |
|
37kW |
16Ω 9600W |
100% |
|
45kW |
14Ω 9600W |
100% |
|
55kW |
10Ω 12kW |
100% |
|
75kW |
6.8Ω 20kW |
100% |
|
90kW |
6.6Ω 30kW |
100% |
|
110kW |
6.6Ω 30kW |
100% |
|
132kW |
6Ω 40kW |
100% |
|
160kW |
3.7Ω 40kW |
100% |
|
185kW |
3.5Ω 50kW |
100% |
|
220kW |
3.2Ω 60kW |
100% |
五 常見故障的排除
1.有制動的響聲（吱吱聲），但變頻器仍然有過電壓發生：
1.1變頻器減速時間太短，延長變頻器的減速時間；
1.2制動電阻值過大，電阻值減小10-15%再試；
2.沒有制動的聲音：
2.1電阻斷路或電纜線未接好，制動無效；
2.2電阻短路，制動器自動停止輸出；
2.3制動單元故障。
3.制動電阻太熱：
3.1所選制動電阻功率太小，加大制動電阻的功率；
4.變頻器不工作時，電阻仍然發熱：
4.1制動單元電壓的等級錯誤，比如220伏的制動單元用在380伏電網中。
5.制動時變頻器發生過電流保護：
5.1制動電阻值太小，制動力矩過大，需要加大電阻阻值或需要延長變頻器減速時間；
5.2系統設計不正確。
6.變頻器無法投電：
6.1制動單元輸入接線正負極方向錯誤。
7.制動單元過熱：通風不好，重新安裝；
7.1系統的制動頻度太高，可選擇大一檔的制動單元。
制動單元正負端子與變頻器直流母線正負端子相連接。變頻器需外接直流電抗器時，制動單元直流母線的正極接入點應在直流電抗器后面。為了防止因?yàn)檫^熱而出現意外，CDBR制動單元內的過熱保護觸點輸出最好與變頻器的輸入接觸器線圈串聯到一起，以保證制動單元過熱時變頻器停止工作，防止因過熱而造成制動單元故障。
3.3 連接電纜的選擇
各型號制動單元推薦的連接線徑見下表：
|
規格型號 |
額定電流 |
峰值電流（20S） |
功率電纜mm2 |
|
|
DS-CDBR4030B |
15A |
|
4 |
2.5 |
|
DS-CDBR4045B |
25A |
75A |
4 |
2.5 |
|
DS-CDBR4075B |
33A |
100A |
6 |
2.5 |
|
DS-CDBR4110B |
50A |
150A |
6 |
2.5 |
|
DS-CDBR4160B |
60A |
200A |
10 |
2.5 |
|
DS-CDBR4220B |
85A |
300A |
10 |
2.5 |
|
DS-CDBR4300B |
100A |
400A |
10 |
2.5 |
四 制動單元的選型
制動單元的選型是以其額定電流和峰值電流為依據的，要保證制動單元正常工作，必須保證流過制動單元的最大電流小于其峰值電流，且最大電流與制動頻率Kc的乘積小于其額定電流。一般情況下，為了選型方便，可以直接根據負載情況按照4.1節的說明通過查表來選擇合適的制動單元型號。在要求更準確的情況下，可以參照4.2節的內容進行選擇。
4.1一般性負載選型表：
在不清楚實際的平均制動功率的情況下，可以簡單的將負載分成輕載和重載兩類并對照下表來選擇制動單元的型號：表中輕載是指實際負載較小，小于電機額定功率的60%的場合或?qū)嶋H制動率較低，在200秒的工作周期內制動時間小于10%的情況，重載是指實際負載大于電機額定功率的60%或在200秒工作周期內實際制動時間大于10%的場合。
|
類型 |
型號 |
功率 |
|
能耗式 |
DS-CDBR4030B |
30kw |
|
能耗式 |
DS-CDBR4045B |
45kw |
|
能耗式 |
DS-CDBR4075B |
75kw |
|
能耗式 |
DS-CDBR4110B |
110kw |
|
能耗式 |
DS-CDBR4160B |
160kw |
|
能耗式 |
DS-CDBR4220B |
220kw |
|
能耗式 |
DS-CDBR4300B |
300kw |
4.2周期性制動負載的選型
對于周期性制動的負載類型，可以按照以下的方法來近似選擇合適的制動單元類型：首先要確定制動頻率Kc，即再生過程占整個的制動周期的時間比例。當制動頻率無法準確的確定時，可以按不同的負載類型近似選取如下：
電梯/油田磕頭機 Kc=10-15% / Kc=10-20%
開卷和卷取/離心機 Kc=50-60% / Kc=5-20%
下放高度超過100米的吊車 Kc=20-40%
偶然制動的負載/其他 Kc=5% / Kc=10%
然后確定系統最大制動電流Imax和平均制動電流Iav。最大電流應為在保證系統能正常工作、負載獲得足夠制動轉矩時流過制動單元的制動電流。當制動電阻已經正確的選定后，該電流可以下列公式計算得出：Imax＝制動單元?jiǎng)幼麟妷?V)/制動電阻(Ω)，平均制動電流Iav則可由下式近似計算得出：Iav＝Kc×Imax,得出Iav和Imax后，只要保證所選取制動單元的額定電流和峰值電流均不小于所計算出的Iav和Imax即可。
|
規格型號 |
制動方式 |
額定電流 |
峰值電流（20S） |
|
DS-CDBR4030B |
能耗式 |
15A |
|
|
DS-CDBR4045B |
能耗式 |
25A |
75A |
|
DS-CDBR4075B |
能耗式 |
33A |
100A |
|
DS-CDBR4110B |
能耗式 |
50A |
150A |
|
DS-CDBR4160B |
能耗式 |
60A |
200A |
|
DS-CDBR4220B |
能耗式 |
85A |
300A |
|
DS-CDBR4300B |
能耗式 |
100A |
400A |
