DBU系列制動單元的作用是將馬達在減速的過程中產生的再生能量,以熱能的形式消耗在制動電阻上,從而改善變頻器的制
動性能及縮短變頻器的制動時間。
制動單元型號說明:
DBU制動單元:
|
ED10%適配變頻器功率
代號 功率
015 15KW
022 22KW
030 30KW
045 45KW
110 110KW
220 220KW |
交流電壓等級
代號 電壓
2 AC200V
4 AC400V
6 AC600V
|
DBU系列制動單元技術條件：
|
制動單元型號－DBU |
AC200V~AC300V |
AC380V~AC460V |
|
2015 |
2022 |
2030 |
4030 |
4045 |
4220 |
4300 |
|
輸入輸出特性 |
峰值電流(A) |
50 |
75 |
90 |
50 |
75 |
300 |
500 |
|
額定電流(A) |
15 |
25 |
30 |
15 |
25 |
85 |
120 |
|
配線 mm2 |
4-6 |
4-6 |
6-8 |
4-6 |
4-6 |
16-36 |
25-50 |
|
制動起始電壓(V) |
380V±5V |
DC630/DC660/DC690/DC730/DC760V±10V |
|
最大回滯誤差 |
約8V |
約16V |
|
同步信號 |
可多臺并機，推鑒不超過3臺。 |
|
電源 |
直流母線電壓 |
DC 243－400V |
DC 460~800V |
|
保護
|
散熱器過熱 |
溫度開關+85℃ |
|
故障輸出 |
RELAY接點0.6A125VAC/2A30VDC(Ta,Tb,Tc) |
|
外接電源 |
R,S端子 |
4220、4300兩款需外接380VAC電源于R,S端子，有外接電源時，紅色POWER指示燈亮 |
|
散熱風機工作條件 |
制動單元，能量吸收電阻板溫升超過+45℃時風機工作，低于+45℃風機停止工作 |
|
指示功能 |
電源指示 |
PCB上直流母線輸入端子有電壓（大于50V）輸入，紅色上電“POWER”指示燈亮 |
|
運行指示 |
制動單元工作時,綠色“BRAKING”指示燈亮 |
|
環境條件 |
環境溫度 |
-10℃~+40℃(無冰凍) |
|
存儲溫度 |
-10℃~+50℃ |
|
濕度 |
90%RH(無凝霜) |
|
振動 |
10~20HZ為1G, 20~50HZ可達0.2G |
|
機械構造 |
壁掛式IP20 |
|
|
|
|
|
|
|
|
|
|
ED ：表示制動率在一個制動周期為120sS時，制動時間所占比率.如下圖可表示為ED=t1/t2=10%.
ED=10%時的配置表，普通機械、10層一下電梯、起重機大小車選用。
ED=10%，起始斬波電壓VDC=760V
|
變頻器功率KW |
制動單元型號 |
制動單元數量 |
電阻配置 |
電阻數量 |
制動轉矩(10%ED) |
|
0.4 |
DBU-4015 |
1 |
70W 750Ω |
1 |
230 |
|
0.75 |
DBU-4015 |
1 |
70W 750Ω |
1 |
130 |
|
1.5 |
DBU-4015 |
1 |
260W 400Ω |
1 |
125 |
|
2.2 |
DBU-4015 |
1 |
260W 250Ω |
1 |
135 |
|
3.7 |
DBU-4015 |
1 |
390W 150Ω |
1 |
135 |
|
5.5 |
DBU-4015 |
1 |
520W 100Ω |
1 |
135 |
|
7.5 |
DBU-4015 |
1 |
780W 75Ω |
1 |
130 |
|
11 |
DBU-4015 |
1 |
1040W 50Ω |
1 |
135 |
|
15 |
DBU-4015 |
1 |
1560W 40Ω |
1 |
125 |
|
18.5 |
DBU-4030 |
1 |
4800W 32Ω |
1 |
125 |
|
22 |
DBU-4030 |
1 |
4800W 27.2Ω |
1 |
125 |
|
30 |
DBU-4030 |
1 |
6000W 20Ω |
1 |
125 |
|
37 |
DBU-4045 |
1 |
9600W 16Ω |
1 |
125 |
|
45 |
DBU -4045 |
1 |
9600W 13.6Ω |
1 |
125 |
|
55 |
DBU -4030 |
2 |
6000W 20Ω |
2 |
135 |
|
75 |
DBU -4045 |
2 |
9600W 13.6Ω |
2 |
145 |
|
110 |
DBU -4030 |
3 |
9600W 20Ω |
3 |
100 |
|
160 |
DBU -4220 |
1 |
40KW 3.4Ω |
1 |
140 |
|
220 |
DBU -4220 |
1 |
60KW 3.2Ω |
1 |
110 |
|
300 |
DBU -4220 |
2 |
40KW4.5Ω |
2 |
110 |
|
600 |
DBU -4220 |
3 |
60KW3Ω |
3 |
130 |
|
|
|
|
|
|
|
|

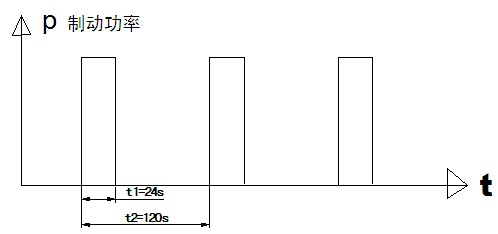

ED： 表示制動率在一個制動周期為120s時，制動時間所占比率，如下圖可表示為ED=t1/t2=20%.。
ED=20%的配置表適用中等機械設備、20層以下電梯選用
ED=20%，起始斬波電壓VDC=760V
|
變頻器功率KW |
制動單元型號 |
制動單元數量 |
電阻配置 |
電阻數量 |
制動轉矩(20%ED) |
|
0.4 |
DBU -4015 |
1 |
140W 750Ω |
1 |
230 |
|
0.75 |
DBU -4015 |
1 |
140W 700Ω |
1 |
145 |
|
1.5 |
DBU -4015 |
1 |
520W 350Ω |
1 |
150 |
|
2.2 |
DBU -4015 |
1 |
520W 230Ω |
1 |
155 |
|
3.7 |
DBU -4015 |
1 |
780W 140Ω |
1 |
150 |
|
5.5 |
DBU -4015 |
1 |
1040W 90Ω |
1 |
155 |
|
7.5 |
DBU -4015 |
1 |
1560W 70Ω |
1 |
145 |
|
11 |
DBU -4015 |
1 |
2KW 47Ω |
1 |
150 |
|
15 |
DBU -4030 |
1 |
3KW 34Ω |
1 |
150 |
|
18.5 |
DBU 4030 |
1 |
9600W 28Ω |
1 |
150 |
|
22 |
DBU -4030 |
1 |
9600W 24Ω |
1 |
145 |
|
30 |
DBU -4045 |
1 |
12KW 17Ω |
1 |
150 |
|
37 |
DBU -4045 |
1 |
20KW 15Ω |
1 |
140 |
|
45 |
DBU -4030 |
2 |
10KW 24Ω |
1 |
145 |
|
55 |
DBU -4045 |
2 |
12KW 18Ω |
2 |
155 |
|
75 |
DBU -4030 |
3 |
12KW 20Ω |
3 |
150 |
|
110 |
DBU -4045 |
3 |
15KW 16Ω |
3 |
145 |
|
160 |
DBU -4220 |
1 |
80KW 3.2Ω |
1 |
150 |
|
220 |
DBU -4220 |
2 |
60KW 4.7Ω |
2 |
150 |
|
300 |
DBU -4220 |
2 |
80KW 3.5Ω |
2 |
150 |
|
600 |
DBU -4220 |
4 |
80KW 3.5Ω |
4 |
150 |
|
|
|
|
|
|
|
|
ED： 表示制動率在一個制動周期為120s時，制動時間所占比率，如下圖可表示為ED=t1/t2=40%.
ED=40%的配置表適用30層以上電梯，輕型起重機主鉤選用。
ED=40%，起始斬波電壓VDC=760V
|
變頻器功率KW |
制動單元型號 |
制動單元數量 |
電阻配置 |
電阻數量 |
制動轉矩(40%ED)
% |
|
0.4 |
DBU -4015 |
1 |
240W 750Ω |
1 |
230 |
|
0.75 |
DBU -4015 |
1 |
450W 550Ω |
1 |
190 |
|
1.5 |
DBU -4015 |
1 |
800W 275Ω |
1 |
190 |
|
2.2 |
DBU -4015 |
1 |
1.3KW 180Ω |
1 |
135 |
|
3.7 |
DBU -4015 |
1 |
2.2KW 110Ω |
1 |
190 |
|
5.5 |
DBU -4015 |
1 |
3.3KW 75Ω |
1 |
190 |
|
7.5 |
DBU -4015 |
1 |
4.5KW 55Ω |
1 |
190 |
|
11 |
DBU -4030 |
1 |
6.6KW 37Ω |
1 |
190 |
|
15 |
DBU -4030 |
1 |
9KW 27Ω |
1 |
190 |
|
18.5 |
DBU -4045 |
1 |
11KW 22Ω |
1 |
190 |
|
22 |
DBU -4045 |
1 |
13KW 18Ω |
1 |
190 |
|
30 |
DBU -4030 |
2 |
10KW 27Ω |
2 |
190 |
|
37 |
DBU -4045 |
2 |
11KW 22Ω |
2 |
190 |
|
45 |
DBU -4045 |
2 |
13.5KW 18Ω |
2 |
190 |
|
55 |
DBU -4045 |
3 |
12KW 22Ω |
3 |
190 |
|
75 |
DBU -4045 |
4 |
11KW 22Ω |
4 |
190 |
|
110 |
DBU -4220 |
1 |
66KW3.7Ω |
1 |
190 |
|
160 |
DBU -4220 |
2 |
48KW 5Ω |
2 |
190 |
|
220 |
DBU -4220 |
2 |
66KW 3.7Ω |
2 |
190 |
|
300 |
DBU -4220 |
3 |
60KW 4.1Ω |
3 |
190 |
|
600 |
DBU -4220 |
6 |
60KW 4.1Ω |
6 |
190 |
|
|
|
|
|
|
|
|
港口、碼頭貨場起重設備處于高頻度使用狀態，其配置要按ED=60%-80%選配。具體配置情況請與我公司聯系。

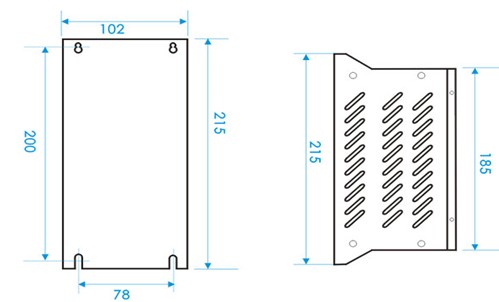

DBU-4030/4045外形尺寸和安裝尺寸：

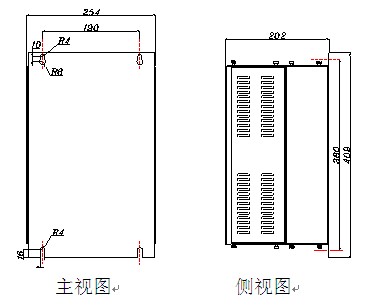

DBU-4220外形尺寸和安裝尺寸：

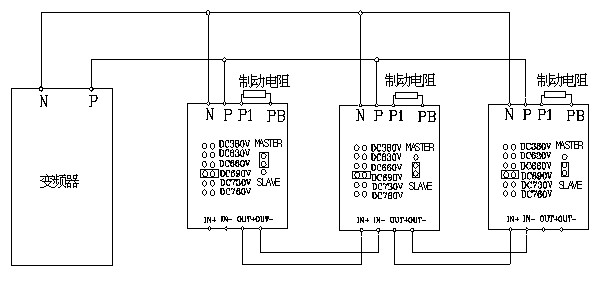

接線示圖：
DBU-4030/4045外部接線示意圖
