產品名稱：	三相四線濾波器
所屬分類：	濾波器系列

詳細說明：

ACF411濾波器系列:其生產工藝為三級濾波，良好的差模、共模濾波特性，被廣泛應用于開關電源，UPS，電力電子，機械設備，變頻器等逆變?cè)O(shè)備

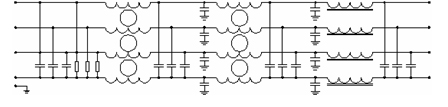

電路圖:

產品型號表:

型號 (Model)	接線方式 Connection （輸入輸） Input output	額定電流（A） Rated Current	額定電壓（V）Rated Voltage	工作頻率（Hz） Frequency	漏電流（Max） 250VAC/50Hz Leakage Current	試驗電壓 Test Voltage (2S/1Min)		絕緣電阻 (IR)500VDC	氣候類別 Climatic category	外形圖 Outlined
型號 (Model)	接線方式 Connection （輸入輸） Input output	額定電流（A） Rated Current	額定電壓（V）Rated Voltage	工作頻率（Hz） Frequency	漏電流（Max） 250VAC/50Hz Leakage Current	線與線（L-L）	線與地（L-G）	線與地（L-G）MIN	氣候類別 Climatic category	外形圖 Outlined
ACF411C5/--	T /W	5	440VAC	50/60	4.8 Max	1500VDC	2250VDC	1500MΩ	25/85/21	fig.1
ACF411C10/--	T /W	10	440VAC	50/60	4.8 Max	1500VDC	2250VDC	1500MΩ	25/85/21	fig.2
ACF411C20/--	S/F	10	440VAC	50/60	4.8 Max	1500VDC	2250VDC	1500MΩ	25/85/21	fig.3
ACF411C30/--	S/F	30	440VAC	50/60	4.8 Max	1500VDC	2250VDC	1500MΩ	25/85/21	fig.3
ACF411C50/--	S/F	50	440VAC	50/60	4.8 Max	1500VDC	2250VDC	1500MΩ	25/85/21	fig.3
ACF411C65/--	S/F	65	440VAC	50/60	4.8 Max	1500VDC	2250VDC	1500MΩ	25/85/21	fig.3
ACF411C80/--	S	80	440VAC	50/60	4.8 Max	1500VDC	2250VDC	1500MΩ	25/85/21	fig.4
ACF411C100/--	S	100	440VAC	50/60	4.8 Max	1500VDC	2250VDC	1500MΩ	25/85/21	fig.4
ACF411C150/--	S	150	440VAC	50/60	4.8 Max	1500VDC	2250VDC	1500MΩ	25/85/21	fig.4

設計參照標準 GB9254 MIL-STD-220A
注：以上為部分標準產品，公司可以根據客戶要求特殊設

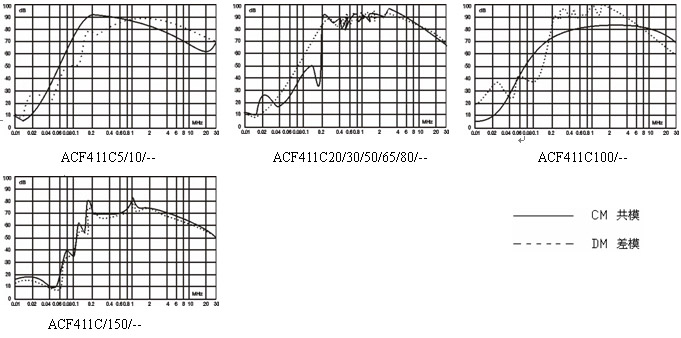

典型插入損耗：測試依據 IEC/CISPR NO.17 50 Ohm

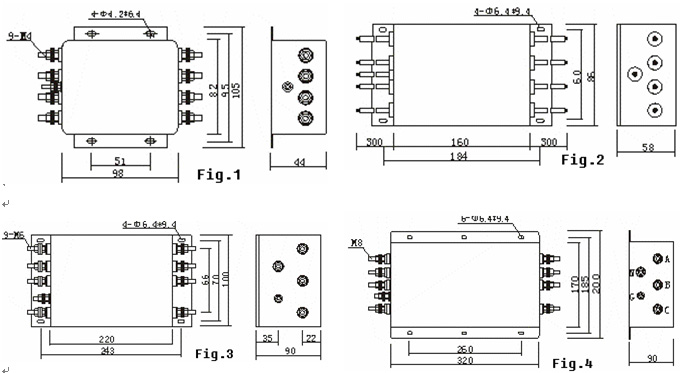

外形尺寸圖（Outline Drawing）

注：以上是典型外殼，公司可以根據客戶要求尺寸特殊設計外殼和產品性能
