產品名稱： 電源濾波器
所屬分類： 濾波器系列
詳細說明：

NF212系列電源濾波器含有差模線圈的高性能電源濾波器：用于各種電子、機械，儀器設備裝置，尤其是開關逆變?cè)O(shè)備：

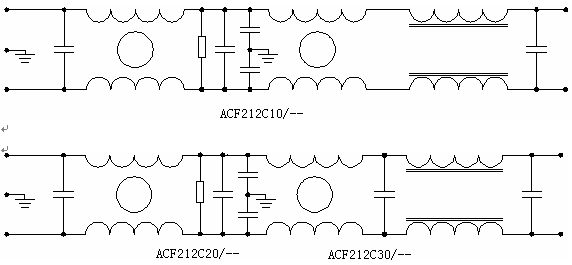

電路圖:

產品型號表: (Filter Table)

型號
(Model)

接線方式
Connection
(輸入輸出)
Input output

額定電流
(A)
Rated Current

額定電壓
(V)
Rated Voltage

工作頻率
(Hz)
Frequency

漏電流
(Max)
250VAC/50Hz
Leakage Current

試驗電壓
Test Voltage
(2S/1Min)

絕緣電阻
(IR)
500VDC

氣候類別
Climatic category

外形圖
Outlined
(fig)

線與線
(L-L)

線與地
(L-G)

線與地
(L-G)MIN

ACF212C10/--

S

10

250VAC

50/60

0.5 Max

1500VDC

2250VDC

1500MΩ

25/85/21

1

ACF212C20/--

S

20

250VAC

50/60

0.5 Max

1500VDC

2250VDC

1500MΩ

25/85/21

2

ACF212C30/--

S

30

250VAC

50/60

0.5 Max

1500VDC

2250VDC

1500MΩ

25/85/21

2

設計參照標準: GB9254 MIL-STD-220A

注：以上為部分標準產品，公司可以根據客戶要求特殊設計

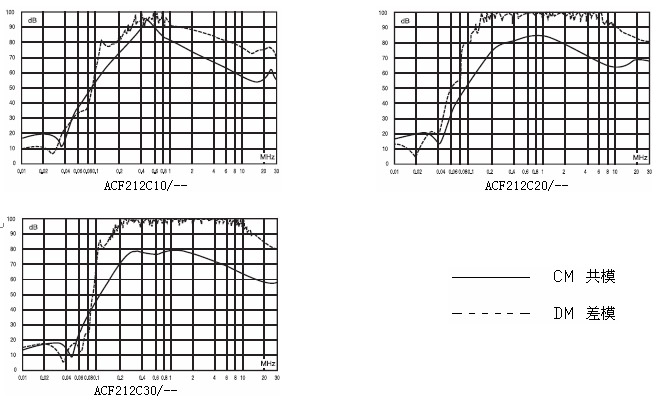

典型插入損耗：測試依據

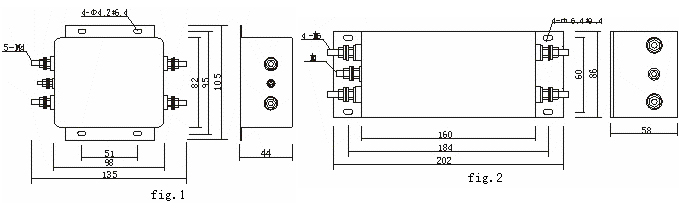

外形尺寸圖:

注：以上是典型外殼，公司可以根據客戶要求尺寸特殊設計外殼和產品性能
