電抗器采用真空浸漆有利于消除氣孔，減少噪聲，控制使用負載過程中的溫升；銅排鍍鎳工藝是保持外形美觀，防止銅在空氣中的養化、變色，從而導致連接處接觸不良，影響性能，增加這一工藝完全解決了外觀及其使用壽命，此款電抗器是客戶喜愛產品。
一、ACL系列進線電抗器亦稱輸入電抗器，用于電網進線中，通過的是交流電流，它的作用是限制變流器換相進電網兩側的電壓降，抑制諧波和晶閘的電流上升率di∕dt和電壓上升率du.dt,以及并聯變流器組的解耦。它能夠限制電網電壓的跳躍和電網系統操作時產生的沖擊電流，有保護終端電氣設備，及抑制無線干擾。
二、OCL系列輸出電抗器采用優質矽鋼片和導線經先進的工藝精制而成，具有體積小、溫升低、無噪聲等特點。通常安裝在變頻器直流調速器的輸入或輸出端，可抵制變頻器產生的諧波向電網傳遞，減少變頻產生的諧波對其他元件的干擾，改善電網質量、提高功率因數并限制電網電壓的異常波動和電網上的沖擊電流、平抑波形、減少對變頻器的影響。用在變頻器直流調速器的輸出端，限制變頻器與電機連接電纜的容性充電電流鈍化變頻器的PWM波的電壓上升率。提高功率因數補償因數、改善電網質量、平抑波形，是變頻與電機間重要元件之一。
使用環境條件：
1.海拔高度不超過2000米。
2.運行環境溫度-25℃～+45℃，相對濕度不超過90%。
3.周圍無有害氣體，無易燃易爆物品。
4.周圍環境有良好的通風條件，如裝在柜內，應加裝通風設備。
性能參數：
1.適用于任何品牌變頻器
2.壓降：分5V和9V兩種
3.額定絕緣水平5KV/min.
4.電抗器各部位的溫升限值：鐵芯不超過85K，線圈溫升不超過95K。
5.電抗器噪聲不大于45dB.
6.電抗器能在工頻加諧波電流不大于1.35倍額定電流下期運行。
7.電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95.
8.三相電抗器的任意兩相電抗值之差不大于±3%。
性能指標及技術參數
1.額定工作電壓：380V/50Hz或660V/50Hz。
2.額定工作電流：3A至2000A/40℃。
3.抗電強度：鐵芯-繞組3000VAC/50Hz/5mA/10s無飛狐擊穿(工廠測試)。
4.絕緣電阻：1000VDC絕緣阻值≥100MΩ。
5.電抗器噪音：小于65dB(與電抗器水平距離點1米測試)。
6.等級防護：IPOO。
7.絕緣等級：F級以上。
產品執行標準：
1.IEC289:1987電抗器。
2.GB10229-88電抗器(eqv IEC289:1987)。
3.JB9644-1999 半導體電氣傳動用電抗器。

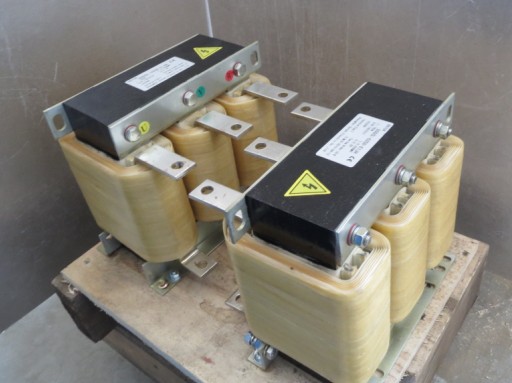

產品外觀圖
備注：非標產品可根據客戶要求定做。
